“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K

VietTimes – Trang web iFixit vừa thực hiện tháo rời mẫu máy tính iMac mới nhất và theo trang này, người sử dụng có thể tự nâng cấp bộ vi xử lý (CPU) và RAM cho máy.

Bước 1 – Bạn cần chuẩn bị đầy đủ những công cụ sau: Tua-vít Torx (hình sao) T5, tua-vít Torx T8, tua-vít Torx T9, tua-vít T10, tua-vít 4 cạnh #00, tua-vít 4 cạnh #1, các công cụ mở iMac chuyên dụng (hoặc bạn có thể dùng miếng nhựa cứng và mỏng như miếng nhựa gắn thẻ SIM điện thoại hay miếng gảy đàn ghi-ta để thay thế).

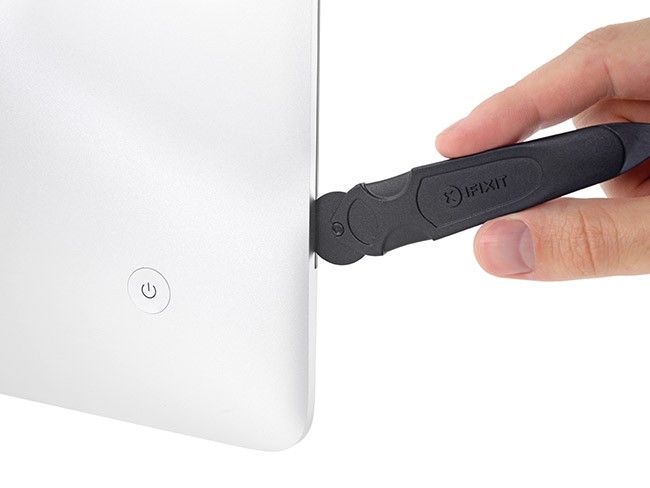

Bước 2 – Sử dụng công cụ iMac Opening Wheel để tách màn hình khỏi lớp keo dính. Bạn nên sử dụng máy sấy với chế độ nhiệt thấp sấy phía sau khu vực màn hình để lớp keo bớt bám dính. Lưu ý, sau khi mở màn hình, lớp keo dính này sẽ không còn tác dụng. Bạn nên bắt đầu từ khu vực gần nút nguồn của iMac. Nếu sử dụng miếng nhựa thay thế, bạn cần chú ý không được nhấn vào sâu hơn 0,9 cm.

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 1
“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 2

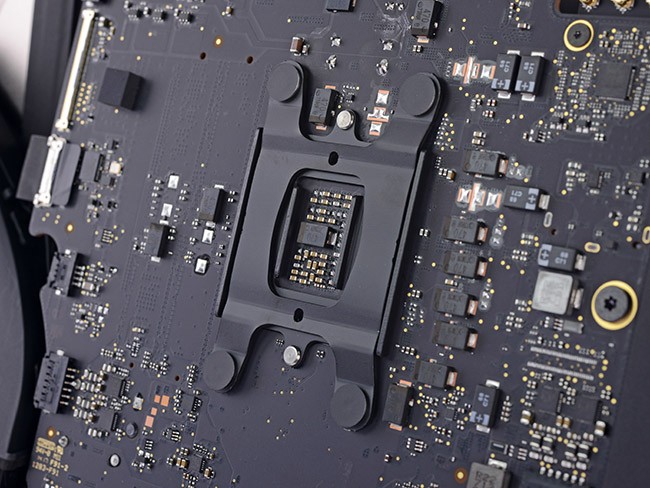

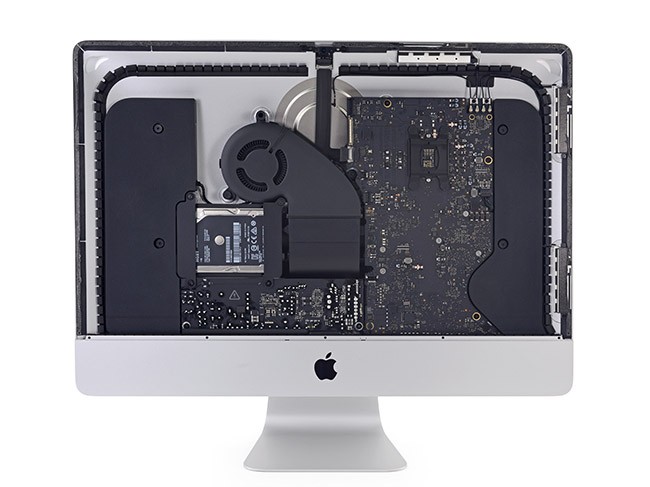

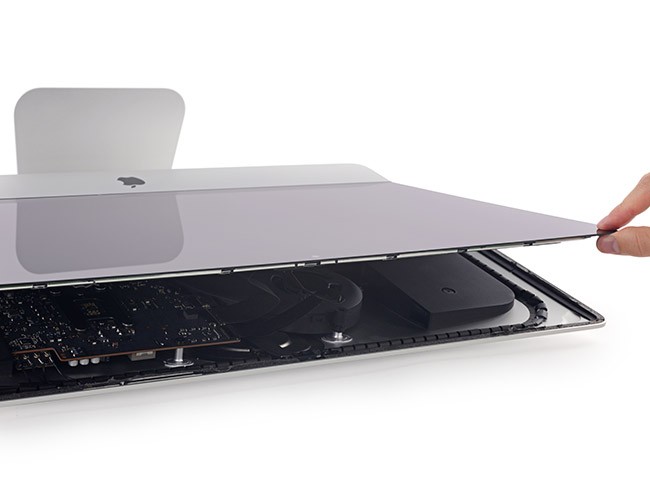

Bước 3 – Sau khi tháo cáp kết nối màn hình và nhấc màn hình ra, bạn sẽ thấy được toàn bộ các bộ phận bên trong của iMac. Bạn sẽ thấy một tấm gắn tản nhiệt cho CPU nằm ở chính giữa bo mạch chủ - mẫu iMac đời trước không có tấm này.

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 3
“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 4

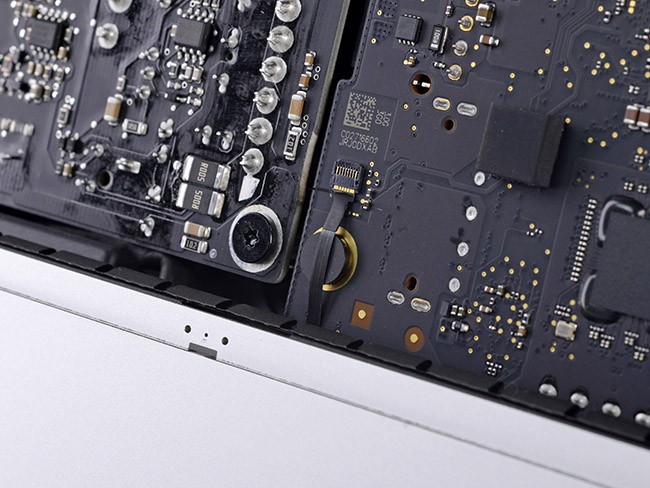

Ở phía dưới, chính giữa màn hình là micro của máy. Ngoài ra, có một dây cáp nằm chồng lên một con ốc vít và bạn cần tháo dây cáp này trước khi vặn ốc ra.

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 5

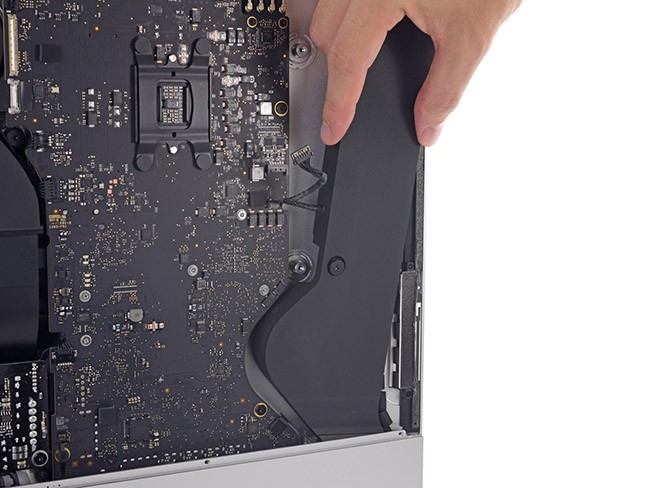

Bước 4 – Bạn cần rất chú ý đến cụm loa bên phải của máy, bạn không thể tháo ngay lập tức cụm loa này sau khi vặn ốc vít ra do cụm loa bị viền của bo mạch chủ chặn lại.

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 6

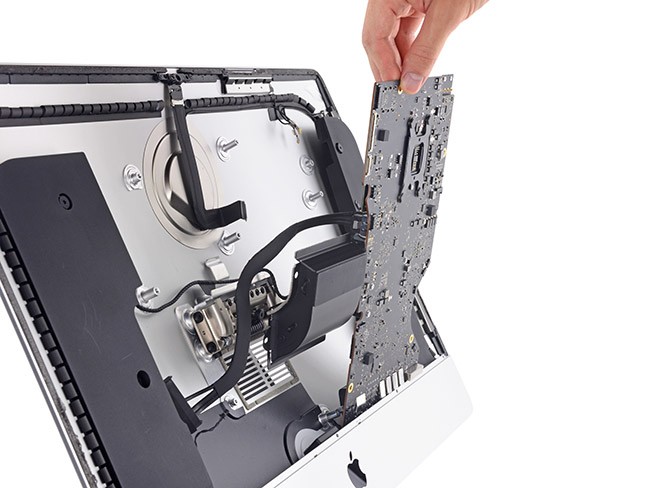

Bước 5 – Phần còn lại của máy tương đối dễ tháo rời sau khi bạn vặn hết các ốc vít ra. Phần bo mạch chủ bao gồm hệ thống nguồn, ổ cứng, quạt và RAM. Việc tháo rời đơn giản này cho phép nhiều người sử dụng khéo tay có thể tự vệ sinh hệ thống tản nhiệt cho iMac của mình.

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 7

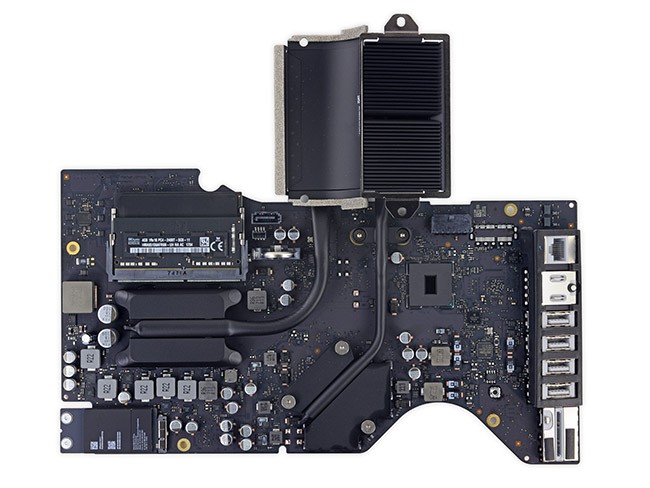

Khi lật mặt sau của bo mạch chủ lên, bạn sẽ thấy khay cắm RAM của iMac.  Điều thú vị là iMac Intel 21.5" Retina 4K Display 2017 sử dụng RAM có thể tháo rời, và có hai khay cắm RAM (loại SO-DIMM tương tự như máy tính xách tay) – trong đó một khay đã được gắn sẵn RAM DDR4 của SK Hynix và khay còn lại được để trống. Bạn có thể tự nâng cấp RAM cho iMac của mình nếu cần.

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 8

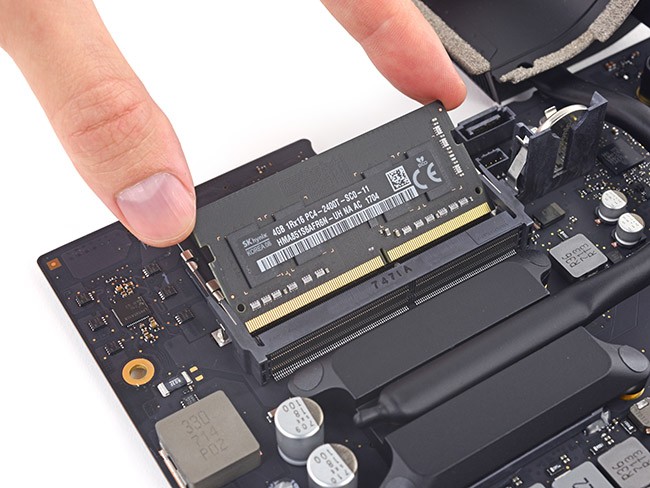

Việc tháo và lắp RAM trên mẫu iMac này đòi hỏi một chút khéo léo của người thực hiện.

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 9

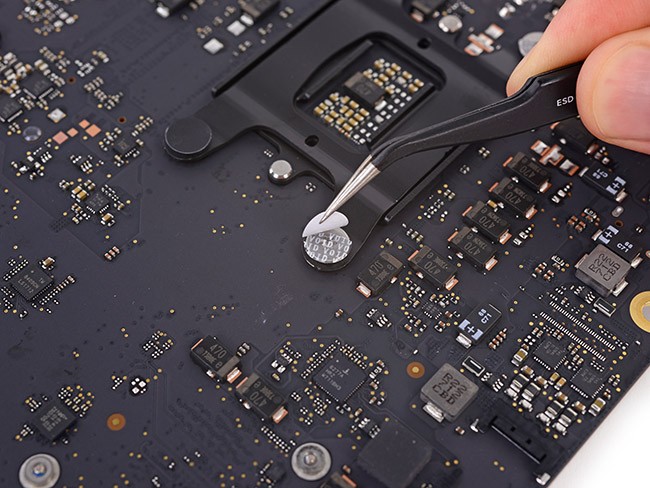

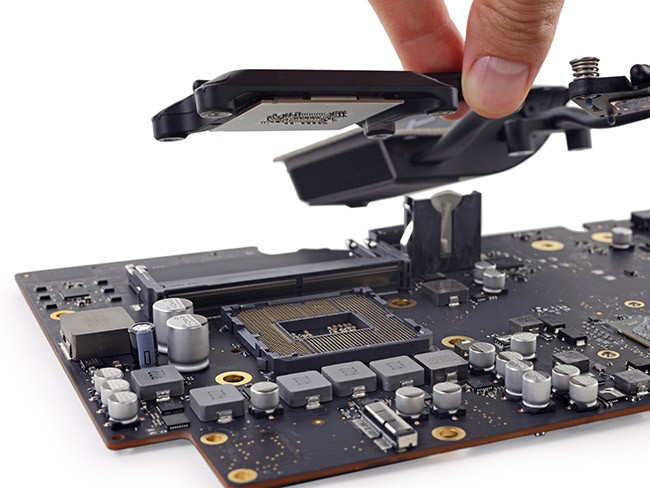

Bước 6 – Bạn cần bóc miếng dán bảo vệ ở phần vít bắt tấm tản nhiệt kiêm tấm khóa giữ CPU, sau đó tháo đủ bốn ốc vít. Lưu ý, khi nhấc tấm này lên, bạn sẽ tháo rời luôn CPU của iMac. iMac Intel 21.5" Retina 4K Display 2017 sử dụng CPU với chuẩn chân cắm (socket) LGA 1151 và bạn hoàn toàn có thể tự nâng cấp CPU.

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 10
“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 11

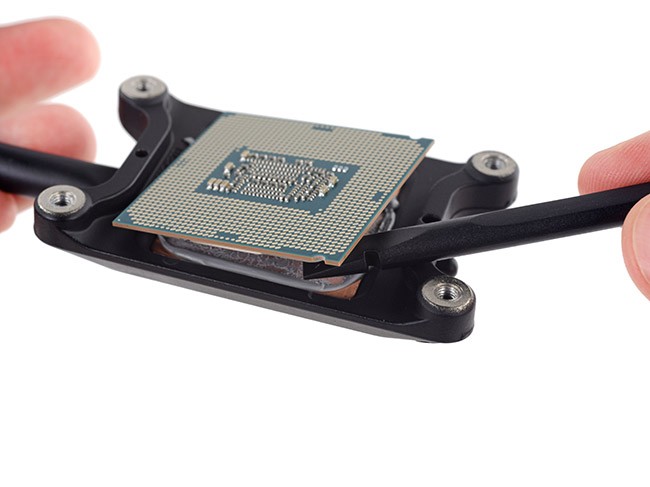

Bước 7 – Bạn cần rất cẩn thận khi tháo rời CPU khỏi tấm tản nhiệt kiêm tấm khóa giữ CPU. Lớp keo tản nhiệt giữ CPU rất chặt.

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 12

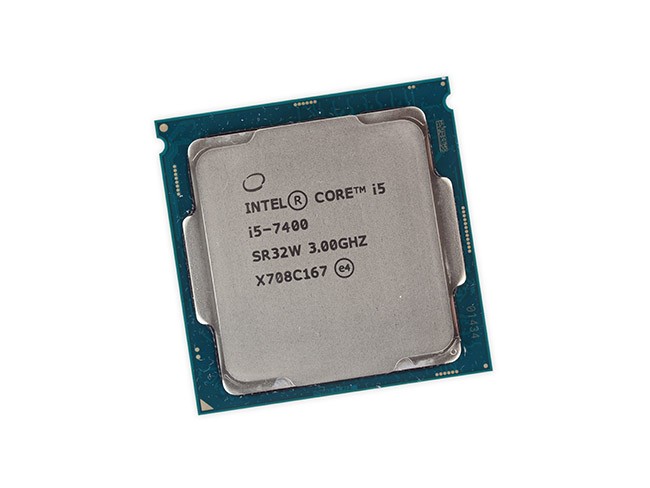

Mẫu iMac Intel 21.5" Retina 4K Display 2017 này sử dụng CPU Intel SR32W Core i5-7400 Kaby, với bộ nhớ đệm 6MB và tốc độ có thể lên đến 3.5 GHz.

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 13

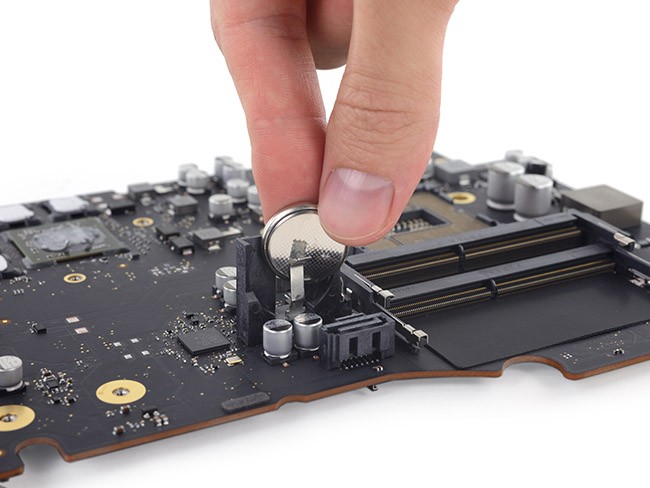

Bước 8 – Khay pin CMOS nằm bên cạnh khay cắm RAM. Do diện tích trên bo mạch chủ tương đối hẹp, khay pin này được bố trí theo chiều dọc thay vì chiều ngang như trên các bo mạch chủ của máy tính để bàn thông thường.

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 14

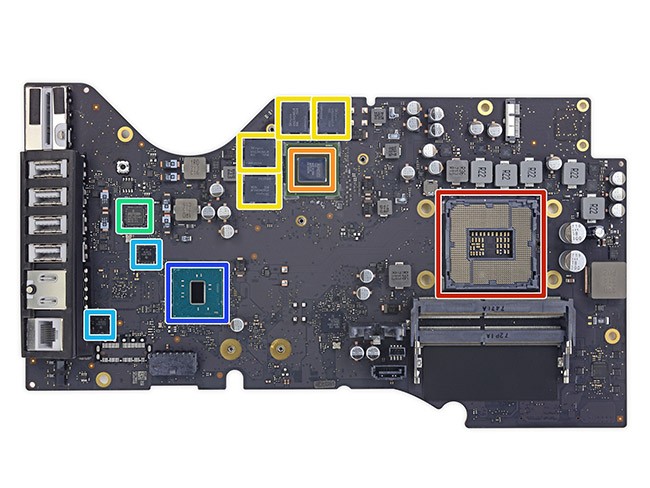

Một số thông tin bổ sung

Vùng khoanh màu đỏ: Khay cắm CPU LGA 1551

Vùng khoanh màu cam: GPU AMD Radeon Pro 555

Vùng khoanh màu vàng: VRAM SK hynix H5GC4H24AJR-ROC 4Gb GDDR5 2400 MHz SDRAM

Vùng khoanh màu xanh lá cây: Hệ thống điều khiển mạng Broadcom BCM5776 Gigabit Ethernet

Vùng khoanh màu xanh da trời nhạt: Chip điều khiển Texas Instruments CD3215C00

Vùng khoanh màu xanh da trời đậm: Hub điều khiển nền tảng Intel SR2C9

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 15

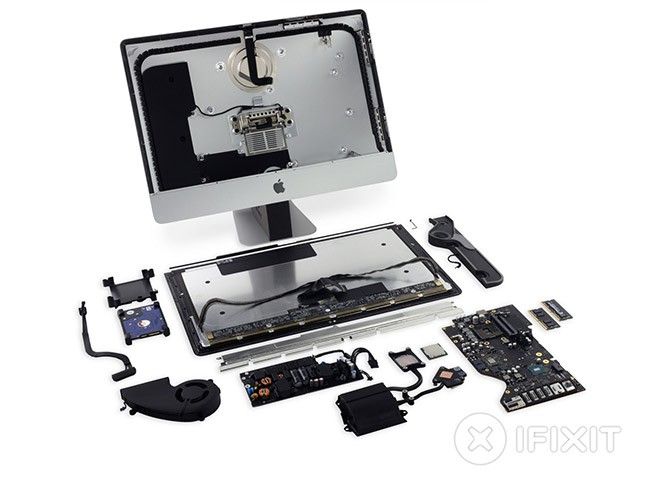

Toàn bộ các bộ phận của iMac sau khi được tháo rời

“Mổ bụng” iMac 2017 màn hình 21,5 inch Retina 4K ảnh 16

Đánh giá:

Ưu điểm:

CPU và RAM của iMac Intel 21.5" Retina 4K Display 2017 có thể tháo rời được và người sử dụng có thể tự nâng cấp được những bộ phận này.

Người sử dụng có thể thay thế ổ cứng SATA 2.5 inch của máy, tuy nhiên không thể thêm ổ cứng SSD dạng mỏng do bo mạch của máy không có cổng cắm.

Việc tách màn hình khỏi thân máy khá dễ, nhưng lớp keo dính không thể sử dụng lại và cần được thay thế mới.

Nhược điểm:

Phần lớn các bộ phận có thể thay thế được của iMac Intel 21.5" Retina 4K Display 2017 nằm ở phía sau bo mạch chủ, có nghĩa là bạn cần phải tháo gần như toàn bộ máy để thay thế những bộ phận này hoặc chỉ để vệ sinh máy.

Lớp kính và màn hình Retina được gắn chặt với nhau, do đó bạn buộc phải thay thế toàn bộ bộ phận này nếu xảy ra hỏng hóc với giá tiền không mấy dễ chịu.
